صمام خرطوم حريق بعجلة تشغيل أفقية — GV-011 / GV-012
مراجع التوصيل أو الأبعاد: inlet 2.5 in BSP; outlet 2.5 in BS336 · inlet 2.5 in BS4504; outlet 2.5 in BS336
5 تكوينات للاختيار
صمامات محابس الحريق والصمامات المساعدة
استخدم صور التكوين لتحديد المنتج المطلوب، ثم أكد التوصيل والمواد وبيانات الأداء مع عرض السعر.
5 تكوينات مصورة
صور التكوينات توضيحية. اطلب تأكيد صورة المنتج والتوصيلات وبيانات الأداء للتكوين المطلوب قبل الطلب.
التكوينات المتاحة

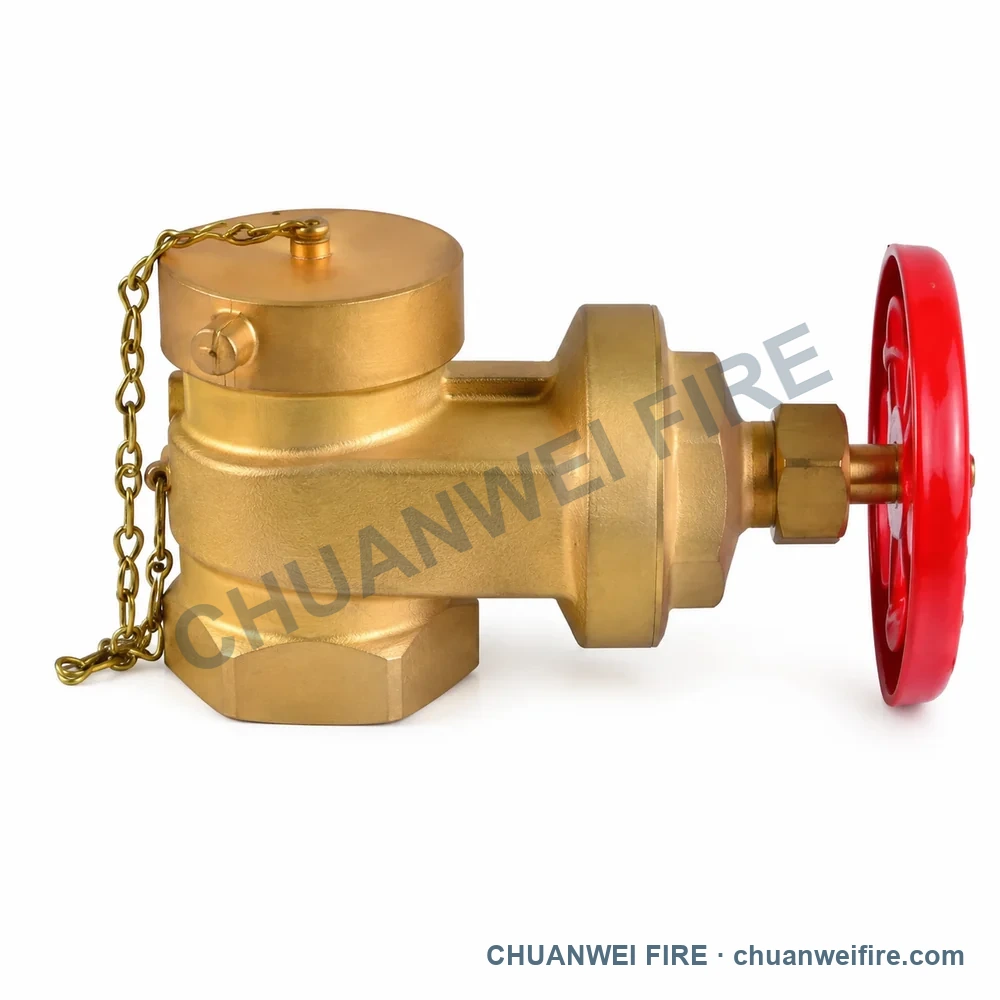

صمام خرطوم حريق بعجلة تشغيل أفقية — GV-013
مراجع التوصيل أو الأبعاد: inlet 2.5 in NPT; outlet 2.5 in NH

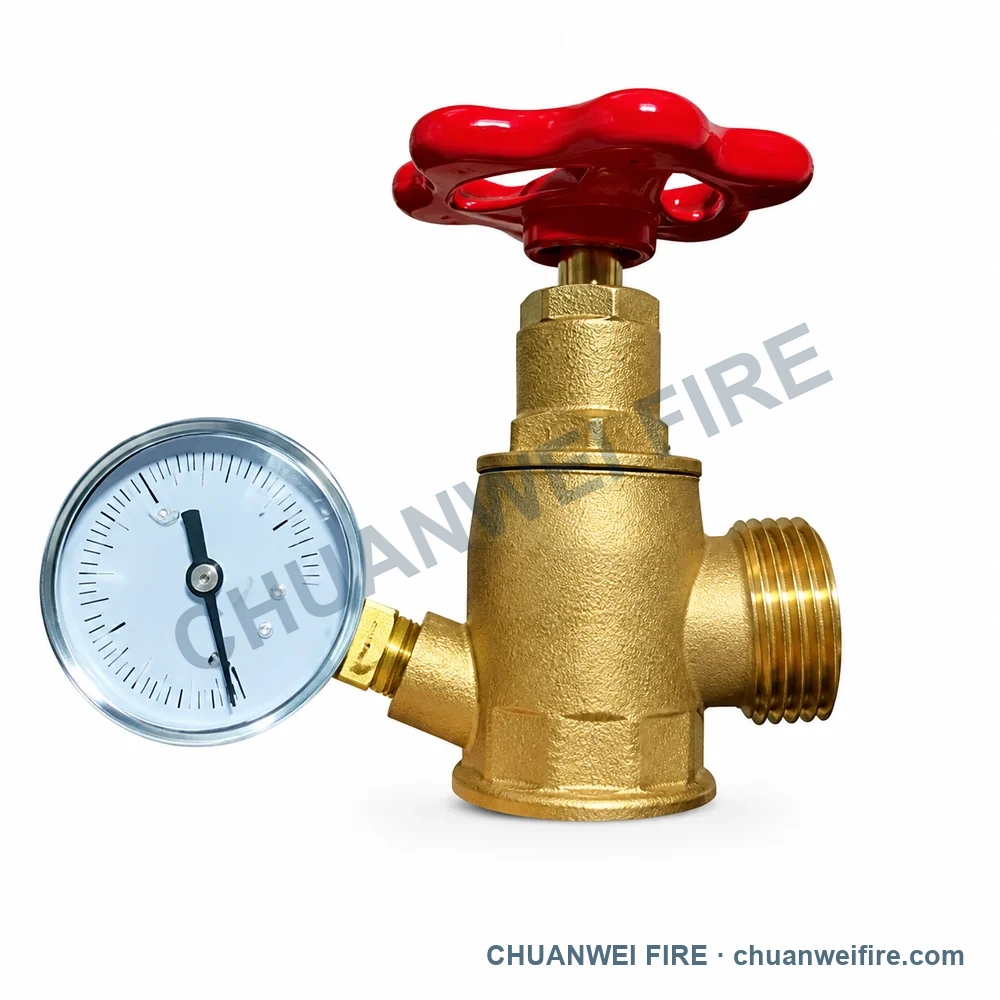

صمام مع مقياس ضغط — S-131
مراجع التوصيل أو الأبعاد: inlet 1 in BSP; outlet 1 in BSP · inlet 1.5 in BSP; outlet 1.5 in BSP

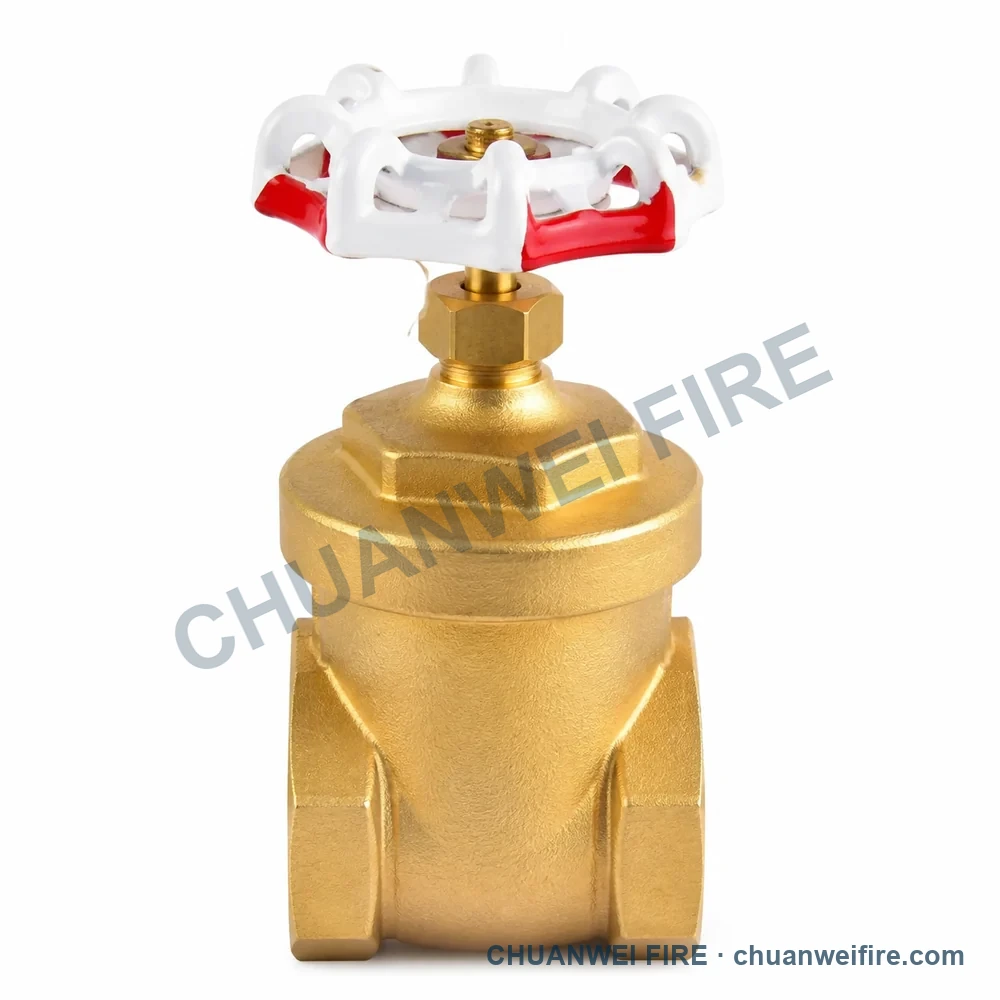

صمام مستقيم بعجلة تشغيل — BV-014
مراجع التوصيل أو الأبعاد: inlet 1 in -4 in BSP; outlet 1 in -4 in BSP; alternate 1 in -4 in NPT / 1 in -4 in NPT

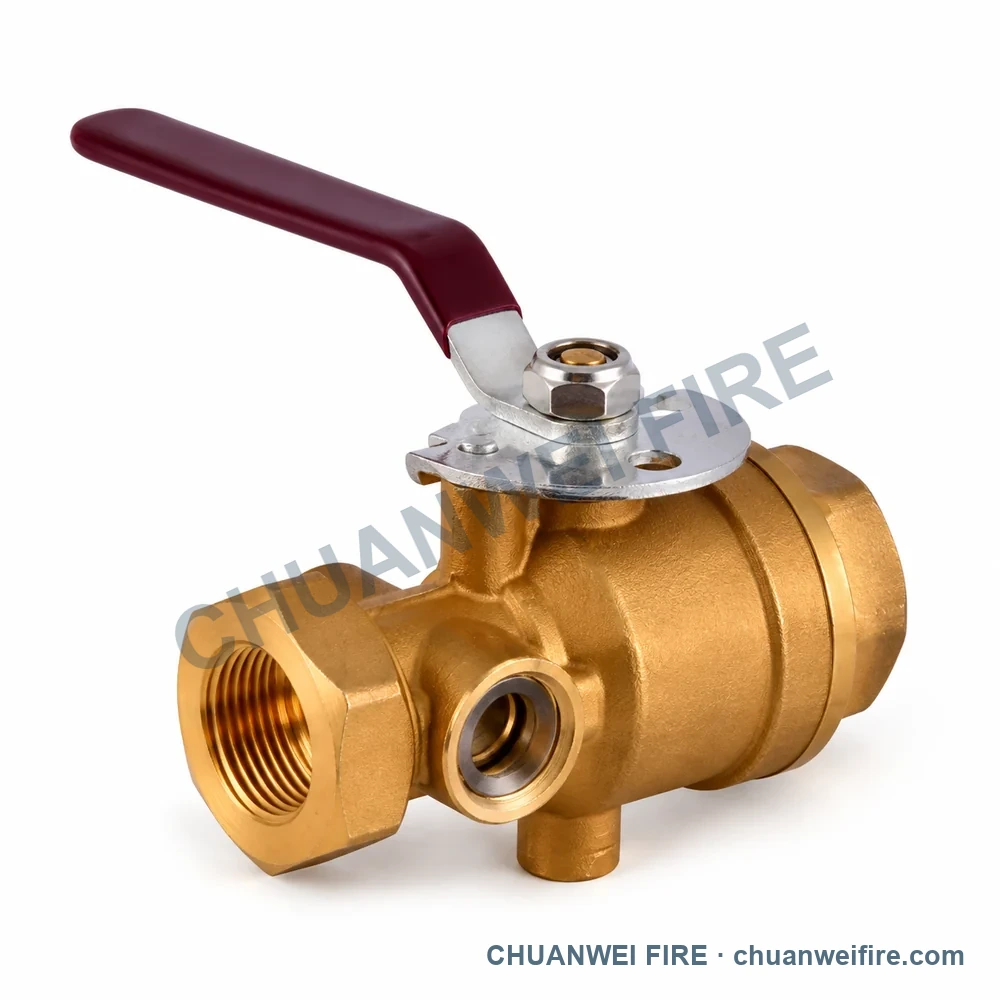

صمام كروي بذراع طويل — BV-010 / BV-011 / BV-012 / BV-013
مراجع التوصيل أو الأبعاد: inlet 1 in BSP; outlet 1 in BSP · inlet 1.2 in BSP; outlet 1.2 in BSP · inlet 1.5 in BSP; outlet 1.5 in BSP · inlet 2 in BSP; outlet 2 in BSP
صور التكوينات
5 تكوينات للاختيار
صور توضيحية لمقارنة التكوينات المتاحة. اطلب صورة المنتج والرسم الخاصين بالتكوين المطلوب لتأكيد التوصيل والأبعاد.
صمام خرطوم حريق بعجلة تشغيل أفقية — GV-011 / GV-0121 / 5
المواصفات
معلومات اختيار المنتج
قارن مراجع التوصيل والأبعاد لاختيار التكوين المناسب. تُؤكد مواصفات الطلب النهائية مع عرض السعر.
- فئة المنتج
- صمامات محابس الحريق والصمامات المساعدة
- التكوينات المتاحة
- 5 تكوينات مصورة
التكوينات المتاحة
التكوينات ومراجع التوصيل
قارن التكوين ومراجع التوصيل أو الأبعاد في كل صف.
| التكوين | مراجع التوصيل أو الأبعاد |
|---|---|
| صمام خرطوم حريق بعجلة تشغيل أفقية — GV-011 / GV-012 | inlet 2.5 in BSP; outlet 2.5 in BS336 · inlet 2.5 in BS4504; outlet 2.5 in BS336 |
| صمام خرطوم حريق بعجلة تشغيل أفقية — GV-013 | inlet 2.5 in NPT; outlet 2.5 in NH |
| صمام مع مقياس ضغط — S-131 | inlet 1 in BSP; outlet 1 in BSP · inlet 1.5 in BSP; outlet 1.5 in BSP |
| صمام مستقيم بعجلة تشغيل — BV-014 | inlet 1 in -4 in BSP; outlet 1 in -4 in BSP; alternate 1 in -4 in NPT / 1 in -4 in NPT |
| صمام كروي بذراع طويل — BV-010 / BV-011 / BV-012 / BV-013 | inlet 1 in BSP; outlet 1 in BSP · inlet 1.2 in BSP; outlet 1.2 in BSP · inlet 1.5 in BSP; outlet 1.5 in BSP · inlet 2 in BSP; outlet 2 in BSP |
تفاصيل التكوينات
قارن مواصفات كل تكوين مسمى أدناه. تنطبق القيم على التكوين الموضح فقط.
صمام حنفية حريق داخلية — 16K50
تكوين بصمام واحد ووصلة سريعة بالنمط الروسي. لا تنطبق هذه القيم على المنتج ثنائي الصمامات 65-16K-65.
- مرجع المصنع
- 16K50
- المقاس الاسمي
- DN50
- الجسم والغطاء
- حديد زهر مطيل
- ساق الصمام
- ساق ومقعد من النحاس الأصفر H59-1
- ضغط التشغيل
- 1.6 MPa / 16 bar
- ضغط اختبار المتانة
- 2.4 MPa / 24 bar
- نطاق ضغط المدخل
- 0.4–1.0 MPa / 4–10 bar
- نطاق ضغط المخرج
- 0.20–0.49 MPa / 2.0–4.9 bar
- التدفق
- ≥5 L/s / ≥300 L/min
- الوزن التقريبي للقطعة
- 1.30 kg
- التشطيب
- طلاء مسحوق أحمر
أكد الوصلة المطابقة وفق الرسم أو العينة المطلوبة قبل الطلب.
صمام حنفية حريق داخلية — 16K65
تكوين بصمام واحد ووصلة سريعة بالنمط الروسي. لا تنطبق هذه القيم على المنتج ثنائي الصمامات 65-16K-65.
- مرجع المصنع
- 16K65
- المقاس الاسمي
- DN65
- الجسم والغطاء
- حديد زهر مطيل
- ساق الصمام
- ساق ومقعد من النحاس الأصفر H59-1
- ضغط التشغيل
- 1.6 MPa / 16 bar
- ضغط اختبار المتانة
- 2.4 MPa / 24 bar
- نطاق ضغط المدخل
- 0.4–1.0 MPa / 4–10 bar
- نطاق ضغط المخرج
- 0.20–0.49 MPa / 2.0–4.9 bar
- التدفق
- ≥5 L/s / ≥300 L/min
- الوزن التقريبي للقطعة
- 1.65 kg
- التشطيب
- طلاء مسحوق أحمر
أكد الوصلة المطابقة وفق الرسم أو العينة المطلوبة قبل الطلب.
صمام اختبار وتصريف متكامل بزجاج رؤية
الضغط وعائلة السن لتكوين زجاج الرؤية. يحدد المقاس النهائي وفتحة الاختبار للطلب.
- تسمية الضغط
- 300 psi
- التوصيل
- BSPT
مجموعة اختبار نهاية خط الرشاشات
اختر أحد مراجع المصنع أدناه. يؤكد مقاس التوصيل والسن لمجموعة التوريد الدقيقة.
- مرجع المصنع
- ZSPM-80/1.2-S / ZSPM-115/1.2-S
- تسمية معامل K
- ZSPM-80/1.2-S: 80; ZSPM-115/1.2-S: 115
- ضغط التشغيل
- 1.2 MPa / 12 bar
- تسمية الضغط
- PN16
- الأبعاد الكلية
- 200 × 175 mm (طول × ارتفاع)
- الجسم والغطاء
- جسم من النحاس الأصفر HPb59-1
- ساق الصمام
- فولاذ مقاوم للصدأ 304
- المقعد والختم
- مقعد PTFE؛ ختم NBR
تأكيد عرض السعر
أكد التكوين قبل الإنتاج
ابدأ بالتكوين المطلوب والكمية. أضف المقاس والتوصيل وضغط التشغيل وبلد الوجهة عند توفرها؛ سنراجع تفاصيل التوريد معك.
التوصيل والمقاسأكد اتجاه المدخل والمخرج والمقاس الاسمي ونوع السن أو الوصلة أو الفلنجة بعينة مطابقة أو رسم عند الحاجة.
المادة والتشطيبأكد مادة الجسم ودرجة السبيكة ومادة الختم والتشطيب واللون؛ لا يثبت اللون الظاهر نوع المادة.
الضغط والوثائقحدد ضغط التشغيل والاختبار والوسط والوثائق المطلوبة مع طلب عرض السعر.
الصورة والرسم المعتمدراجع الصورة الأصلية أو العينة والرسم المعتمد لتأكيد التفاصيل الصغيرة والعلامات والأبعاد قبل الإنتاج.
