Victaulic grooved fittings · 07.01
- درجة الحديد الدكتايل
- ASTM A536 65-45-12
- نظام الأخدود
- OGS
طابق القطر الخارجي للأنبوب وشكل الأخدود؛ يعتمد ضغط مجموعة التوصيل أيضاً على الوصلة والأنبوب.
وصلات الأنابيب المحززة
وصلات T مخفضة ذات أخاديد
تربط وصلات T المخفضة من حديد الدكتايل فرعًا أصغر بخط أنابيب ذي أخاديد. يحافظ كل خيار مدرج على المقاسين الاسميين للخط والفرع مع القطرين الخارجيين الموافقين.
حديد دكتايل
وصلة T بفرع مخفض
بأخاديد
حدد كلًا من المقاس الاسمي DN والقطر الخارجي الفعلي للأنبوب، مع شكل الأخدود المقابل أو رسمه.
صور المنتج
عرض المنتج
اختر صورة لعرض المنتج أو التكوين الظاهر فيها.

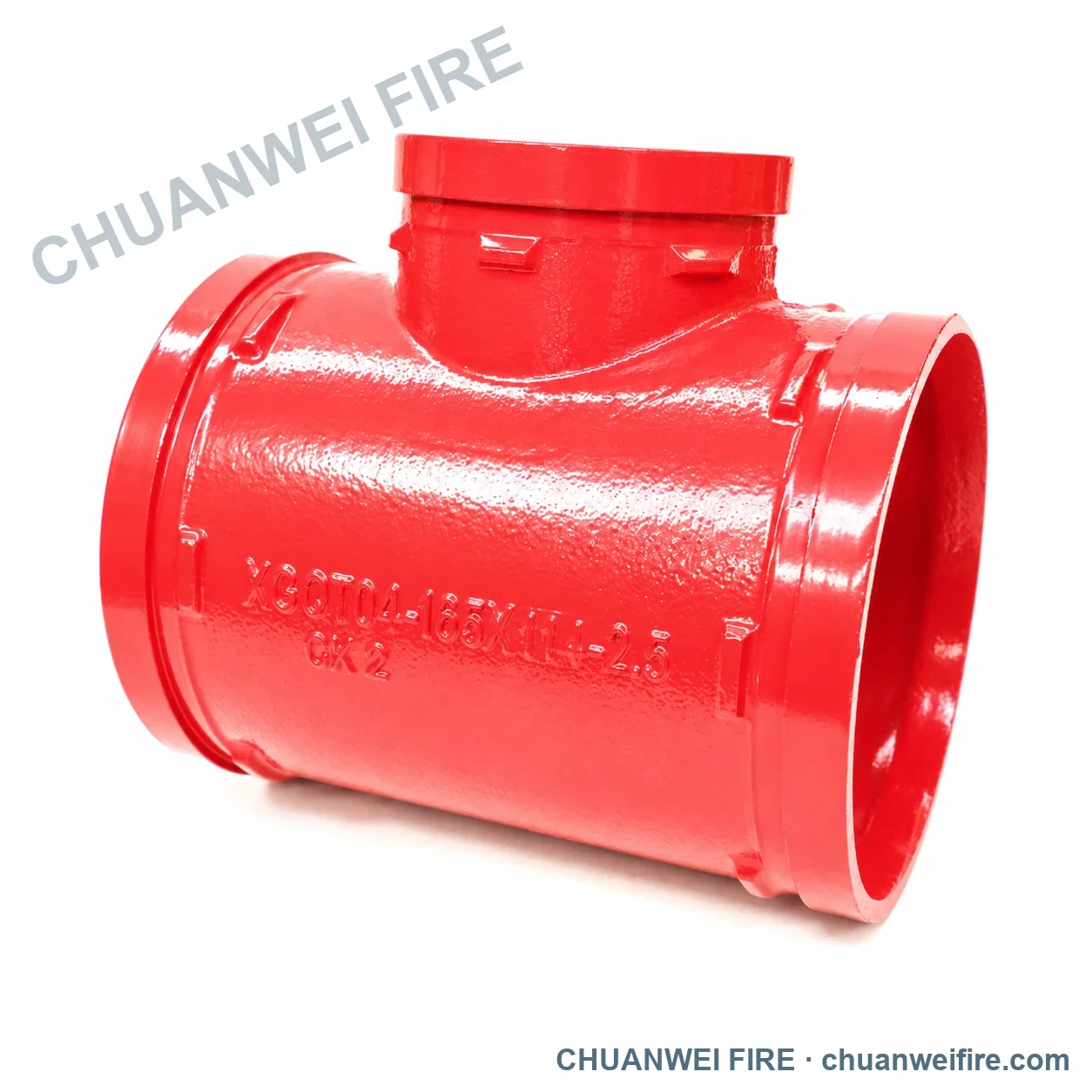

وصلة T ذات أخاديد بفرع أصغر.1 / 1
المواصفات
مواصفات المنتج
استخدم المواصفات مع جدول التكوينات أدناه.
- المادة
- حديد دكتايل
- التكوين
- وصلة T بفرع مخفض
- التوصيل
- بأخاديد
- المقاسات الاسمية للخط الرئيسي
- DN80 / DN100 / DN125 / DN150 / DN200
- المجموعات المدرجة
- 19 مجموعة لمقاسي الخط والفرع وقطري الأنبوب الخارجيين
الموديلات والتكوينات
الموديلات والتكوينات
طابق مرجع المنتج وتفاصيل الاختيار مع طلبك.
| التكوين | تفاصيل الاختيار |
|---|---|
| DN80 x DN50 · القطر الخارجي للأنبوب 89 x 60 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN80 x DN65 · القطر الخارجي للأنبوب 89 x 76 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN100 x DN50 · القطر الخارجي للأنبوب 114 x 60 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN100 x DN65 · القطر الخارجي للأنبوب 114 x 76 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN100 x DN80 · القطر الخارجي للأنبوب 114 x 89 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN125 x DN50 · القطر الخارجي للأنبوب 140 x 60 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN125 x DN65 · القطر الخارجي للأنبوب 140 x 76 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN125 x DN80 · القطر الخارجي للأنبوب 140 x 89 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN125 x DN100 · القطر الخارجي للأنبوب 140 x 114 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN150 x DN50 · القطر الخارجي للأنبوب 165 x 60 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN150 x DN65 · القطر الخارجي للأنبوب 165 x 76 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN150 x DN80 · القطر الخارجي للأنبوب 165 x 89 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN150 x DN100 · القطر الخارجي للأنبوب 165 x 114 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN150 x DN125 · القطر الخارجي للأنبوب 165 x 140 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN200 x DN65 · القطر الخارجي للأنبوب 219 x 76 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN200 x DN80 · القطر الخارجي للأنبوب 219 x 89 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN200 x DN100 · القطر الخارجي للأنبوب 219 x 114 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN200 x DN125 · القطر الخارجي للأنبوب 219 x 140 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
| DN200 x DN150 · القطر الخارجي للأنبوب 219 x 165 mm | اختر مجموعة المقاس والقطر الخارجي المدرجة بدقة، وطابق أبعاد الأخدود. |
مرجع الاختيار
يساعد المثال التالي من الشركة المصنّعة المذكورة في تحديد متطلبات الاستفسار. القيم تخص الطراز المرجعي المذكور، ولا تمثل مواصفات منتج CHUANWEI المصوّر أعلاه. اطلب ورقة بيانات الطراز المعروض لطلبك.
طلب عرض سعر
اختر التكوين المطلوب
أرسل مرجع المنتج والكمية ووجهة التسليم والمتطلبات أدناه.
أبعاد الأنبوب والأخدودحدد كلًا من المقاس الاسمي DN والقطر الخارجي الفعلي للأنبوب، مع شكل الأخدود المقابل أو رسمه.
ترتيب الفرعقدم مقاسي الخط الرئيسي والفرع واتجاه التدفق المطلوب وضغط التشغيل.
اطلب تفاصيل المنتج وعرض سعر
أرسل التكوين المختار والكمية والوجهة.
