مستقيم
مرجع الاختيار: HS-031
المدخل: 2.5 in NPT
المخرج: 2.5 in BS336
ثلاثة تكوينات للجسم والمدخل
صمامات هبوط مستقيمة ومائلة
تكوينات مستقيمة ومائلة بمدخل ملولب أو ذي شفة لاختيار صمام مخرج خرطوم الحريق الداخلي.
مستقيم · مائل بمدخل ملولب · مائل بمدخل ذي شفة
2.5 in NPT / BSP / BSPT / BS4504
2.5 in BS336
مراجع اختيار فقط · المواصفة النهائية حسب عرض السعر
رموز HS مراجع للاختيار. حدد المدخل والمخرج وضغط التشغيل المطلوب مع طلب عرض السعر.
التكوينات المتاحة

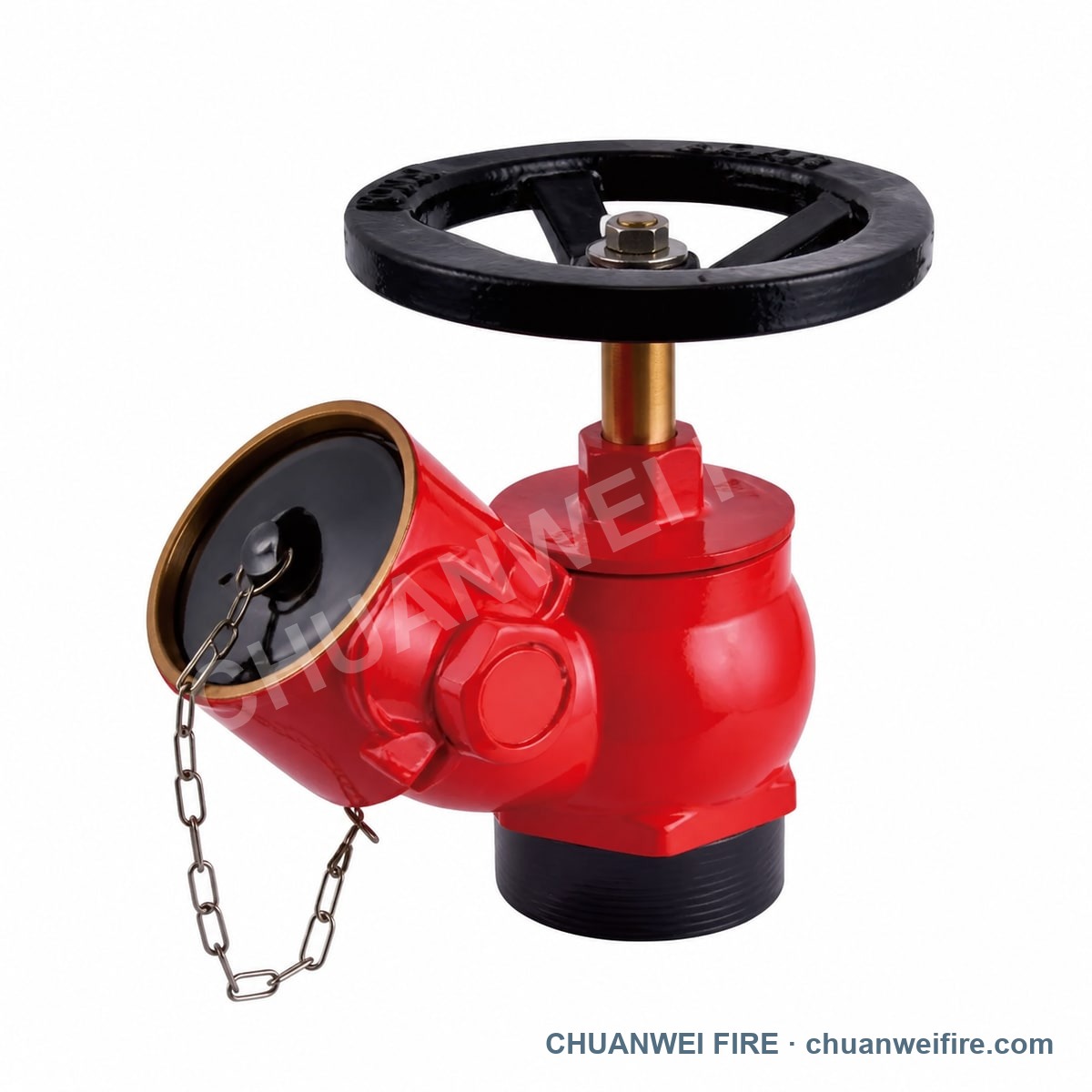

مائل بمدخل ملولب
مرجع الاختيار: HS-011
المدخل: 2.5 in BSP
المخرج: 2.5 in BS336
مرجع الاختيار: HS-012
المدخل: 2.5 in BSP / BSPT
المخرج: 2.5 in BS336
مرجع الاختيار: HS-013
المدخل: 2.5 in NPT
المخرج: 2.5 in BS336

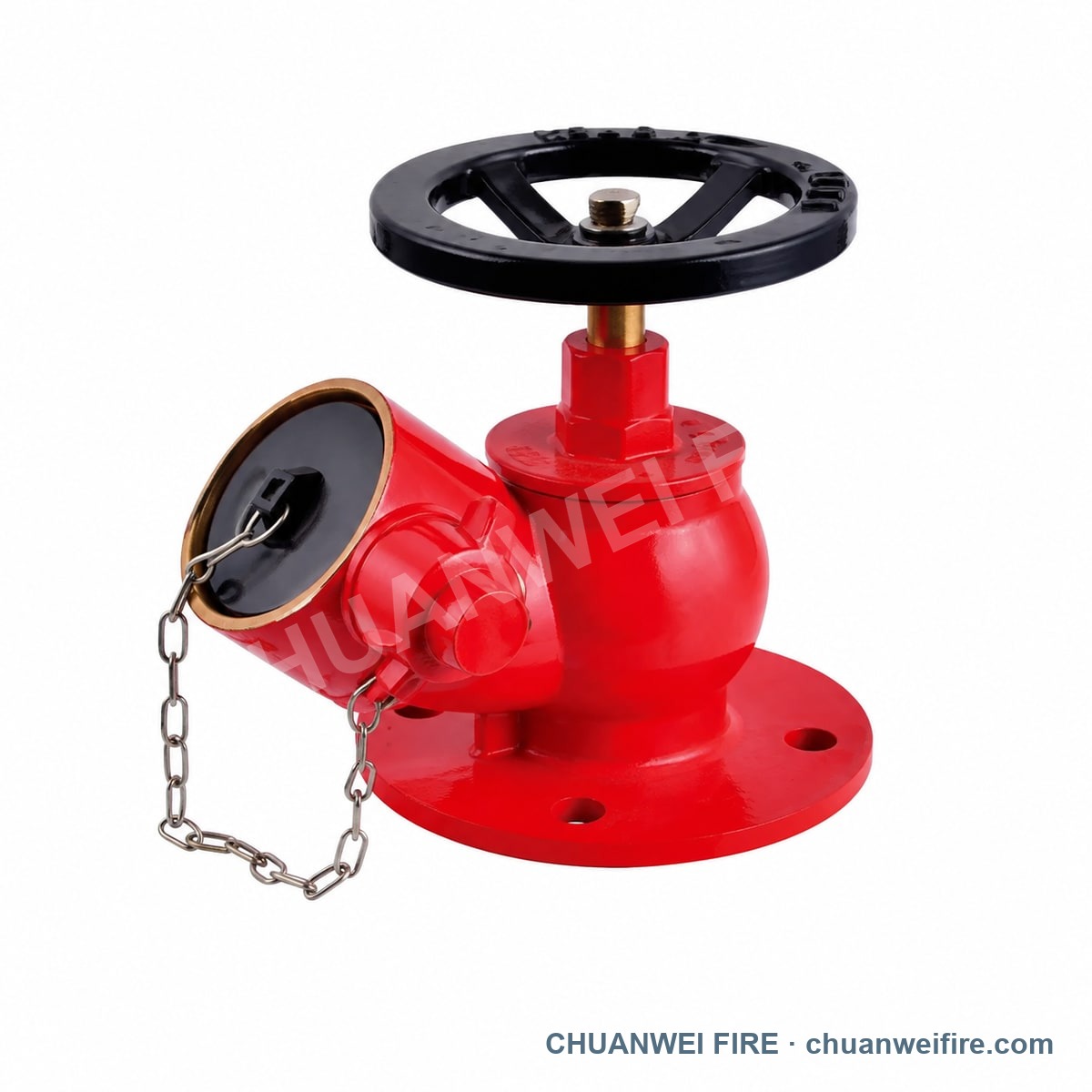

مائل بمدخل ذي شفة
مرجع الاختيار: HS-020
المدخل: 2.5 in BS4504
المخرج: 2.5 in BS336
صور التكوينات
ثلاث صور توضيحية للتكوينات
صور توضيحية للتكوين المستقيم والمائل الملولب والمائل ذي الفلنجة. اطلب صورة المنتج ورسم التوصيل للنسخة المطلوبة.
مستقيم1 / 3
المواصفات
معلومات اختيار المنتج
قارن تكوينات الجسم ومراجع التوصيل أدناه. تُؤكد تفاصيل البنية والأداء للتكوين المختار مع عرض السعر.
- عائلة المنتج
- تكوينات صمامات هبوط لمخارج خراطيم الحريق الداخلية
- التكوينات المتاحة
- مستقيم · مائل بمدخل ملولب · مائل بمدخل ذي شفة
- خيارات المدخل في الكتالوج
- 2.5 in NPT / BSP / BSPT / BS4504
- المخرج المشترك في الكتالوج
- 2.5 in BS336
- مراجع الاختيار
- HS-031 · HS-011 · HS-012 · HS-013 · HS-020
- تخصيص الوصلات
- تتوفر خيارات BSP وBSPT؛ والوصلات الخاصة حسب الطلب
- خيارات ضغط التشغيل
- 1.6 MPa / 16 bar; 2.5 MPa / 25 bar
الاختيارات المتاحة
التكوينات وخيارات التوصيل
اختر شكل الجسم والمدخل. التوصيل المدرج للمخرج هو 2.5 in BS336؛ أكد الوصلة المقابلة لطلبك.
| التكوين | مرجع الاختيار | المدخل | المخرج |
|---|---|---|---|
| مستقيم | HS-031 | 2.5 in NPT | 2.5 in BS336 |
| مائل بمدخل ملولب | HS-011 | 2.5 in BSP | 2.5 in BS336 |
| مائل بمدخل ملولب | HS-012 | 2.5 in BSP / BSPT | 2.5 in BS336 |
| مائل بمدخل ملولب | HS-013 | 2.5 in NPT | 2.5 in BS336 |
| مائل بمدخل ذي شفة | HS-020 | 2.5 in BS4504 | 2.5 in BS336 |
تأكيد عرض السعر
تثبيت التكوين المطلوب بدقة
أرسل الترتيب المختار ومتطلبات الواجهة حتى يؤكد عرض السعر موديل المصنع والمواد وفئة الضغط والأجزاء المقابلة والملحقات.
التكوين والوصلةحدد مستقيماً أو مائلاً بمدخل ملولب أو مائلاً بمدخل ذي شفة، مع واجهتي المدخل والمخرج المطلوبتين.
الضغط والمادةحدد خيار ضغط التشغيل المطلوب: 1.6 MPa / 16 bar أو 2.5 MPa / 25 bar. أكد توفره للموديل والتوصيل والمادة والتشطيب المختار. تقدم تفاصيل ضغط الاختبار بشكل منفصل للتكوين الدقيق.
الأجزاء المقابلةأكد نظام الاقتران وحفر الشفة والغطاء والسلسلة والملحقات المطلوبة لسوق الوجهة.
معلومات الطلبحدد الكمية والوجهة والتغليف والوثائق المطلوبة.
أرسل متطلبات صمام الهبوط
ابدأ بالتكوين المستقيم أو المائل والكمية. أضف وصلتي المدخل والمخرج وضغط النظام والوجهة عند توفرها.
